Шиберные задвижки АО «Альфа» применяются на взрывоопасных производствах в местах, где требуется перекрытие проема и предотвращение распространения проходящей ударной волны. Изделия разрабатываются и производятся с учетом основных положений ГОСТ Р 56296-2014 и требований конкретного объекта.

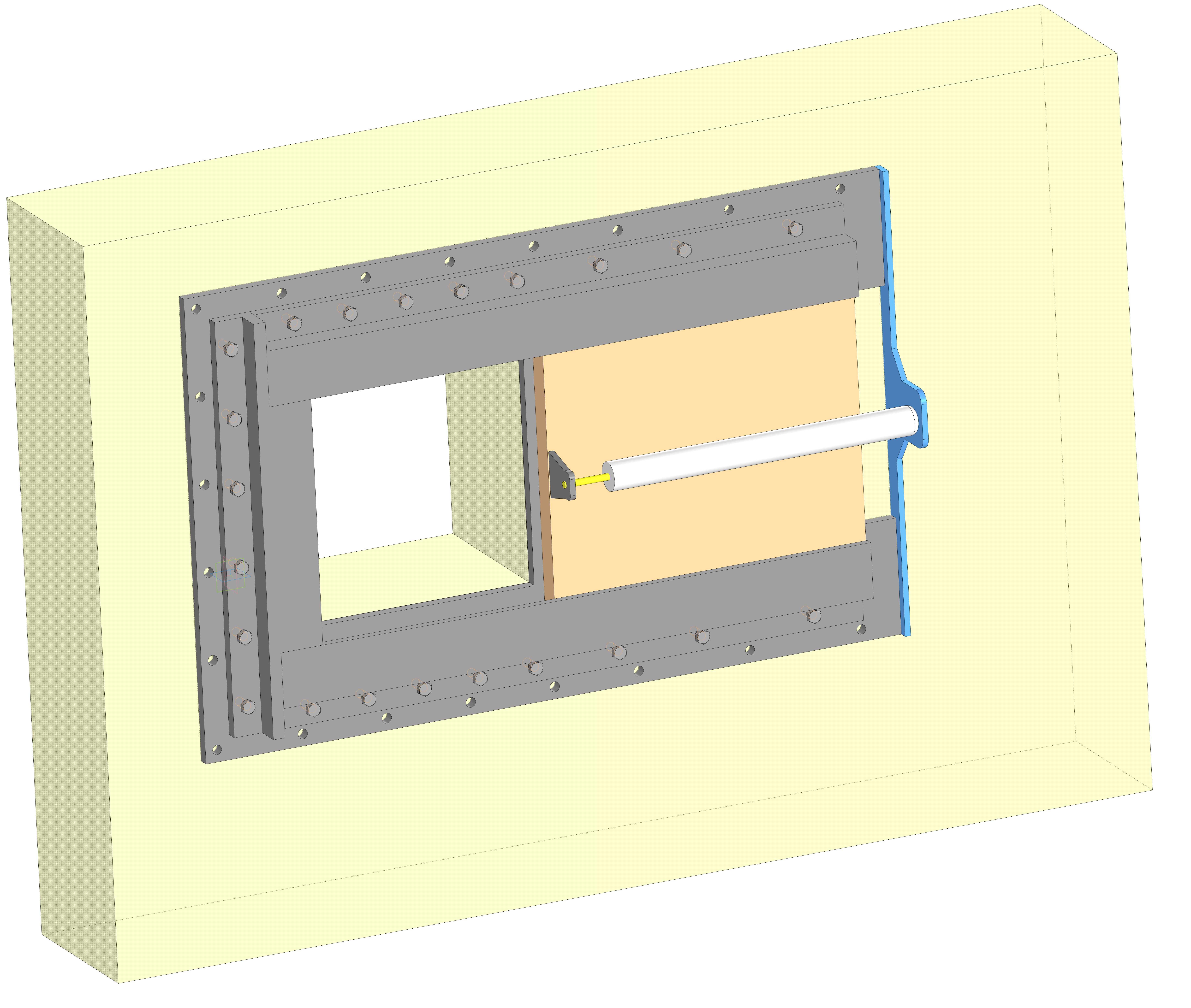

Шиберная задвижка в строительном проеме — Шиберная задвижка в проеме стены: направляющие, шибер и пневматический привод.

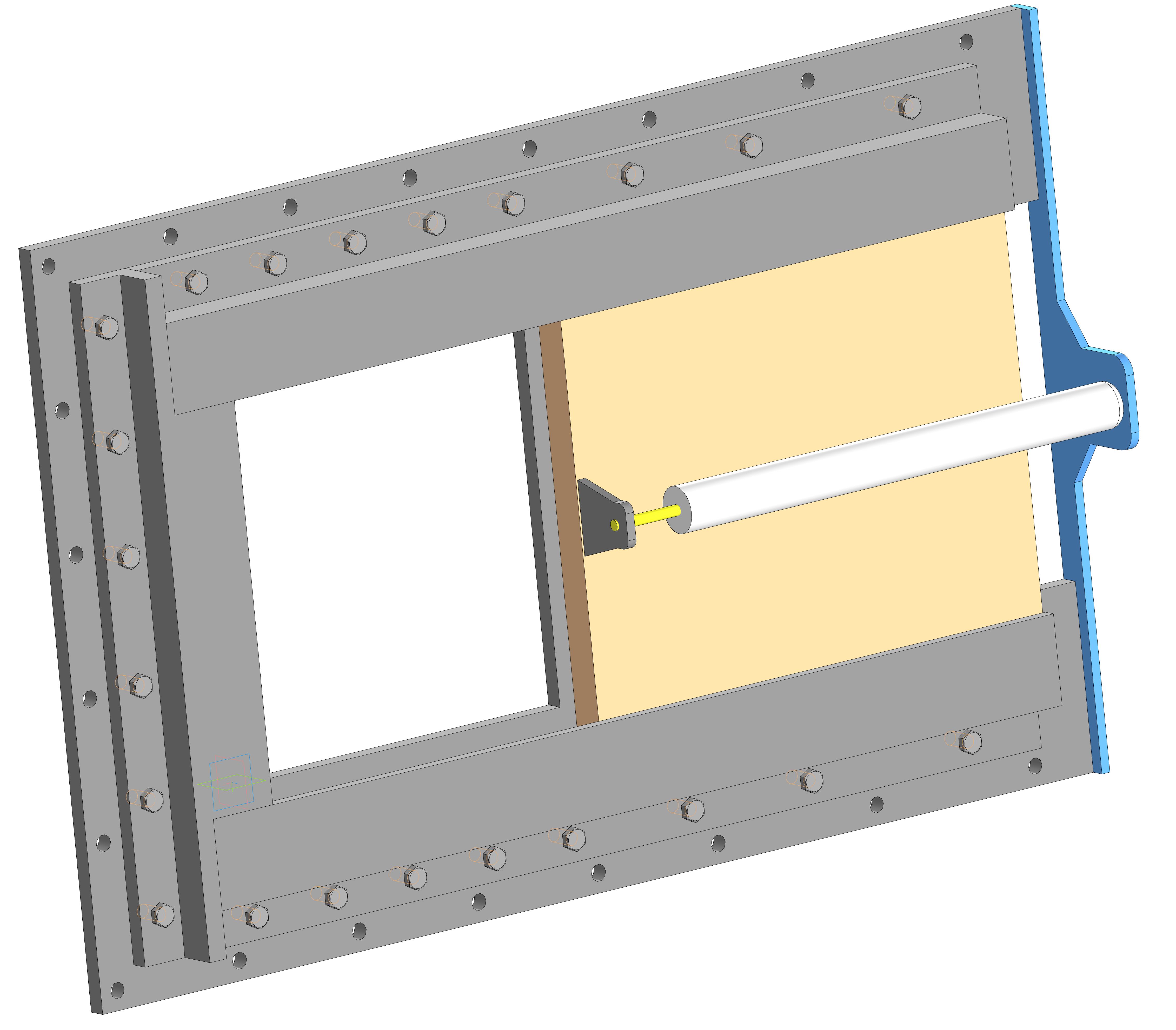

Конструкция защитной шиберной задвижки — Конструктивная схема УШЗ: металлическое основание, направляющие, подвижный шибер и привод.

Базовая модель по паспорту - УШЗ 40-560. Толщину шибера и конструктивное исполнение указывает покупатель исходя из проектных нагрузок, размера проема и условий эксплуатации. Перемещение возможно вручную, электромотором или пневмоцилиндром. Для объектов с повышенными требованиями доступно ВБИ-исполнение: безискровые конструктивные решения с бронзовыми колесами, латунной обшивкой шибера и медными шайбами в узлах соединения штока.

Назначение и исполнение

защитное перекрытие технологического или строительного проема на взрывоопасном производстве;
изготовление по техническим условиям АО «Альфа» с учетом требований проекта;
ручное, электрическое или пневматическое перемещение шибера;
вариант ВБИ для снижения риска искрообразования в ответственных зонах;
применение взрывозащищенных электрокомпонентов и сигнализаторов закрывания по проекту.

Основные параметры УШЗ 40-560

Параметр	Значение
Габарит шибера	560 x 560 мм
Толщина шибера	не менее 40 мм; окончательная толщина задается покупателем и проектом
Основание	толщина не менее 20 мм
Минимальное сечение направляющей	не менее 10 мм
Крепление направляющей	болты М16, количество - не менее 4
Питание системы перемещения	24 В постоянного тока
Питание сигнализатора закрывания	24 В постоянного тока
Сжатый воздух	подготовленный осушенный воздух; давление на входе в пневмосистему ограничивается настройкой регулятора
Условия эксплуатации	без прямого воздействия атмосферных осадков, при температуре от +5 до +40 °C
Гарантийный срок	24 месяца при соблюдении требований установки, эксплуатации, хранения и транспортирования
Средний срок службы	10 лет

Регулировка и безопасность

Пневматическое исполнение позволяет регулировать давление и скорость движения шибера. Давлением задают усилие закрывания и открывания, а пневмодросселями - скорость хода. Для снижения травмоопасности настройка выполняется так, чтобы усилие и скорость соответствовали рабочему режиму объекта.

При эксплуатации используют только чистый подготовленный воздух, регулярно обслуживают фильтр-регулятор и исключают попадание посторонних предметов на нижнюю направляющую. Для безопасной работы необходимо исключить возможность запуска движения, когда рука оператора находится в нише.

Видео работы шиберной задвижки

Комментарий к работе шиберной задвижки. На видео показан общий принцип перемещения шибера, ход защитной пластины по направляющим и работа привода. Ролик помогает оценить компоновку устройства и характер движения задвижки в рабочем цикле.

Функционирование со стороны взрывоопасной области. Демонстрация показывает, как шибер перекрывает проем со стороны зоны возможного взрывного воздействия. Такая компоновка позволяет отсекать опасную область и ограничивать распространение проходящей ударной волны.

Проверка безопасности при случайном попадании предмета или руки. Эксперимент показывает мягкую остановку при контакте с препятствием. Благодаря пневмомеханизму с интеллектуальной настройкой усилия и скорости шиберная задвижка безопасна для руки оператора при корректной регулировке, обслуживании и соблюдении требований эксплуатации.

Частые вопросы

Можно ли изменить толщину шибера?

Да. Толщину и конструктивное исполнение указывает покупатель в зависимости от проектной задачи, размера проема и требуемой стойкости.

Какие варианты привода доступны?

Возможны ручное перемещение, электромотор и пневмоцилиндр. Для автоматизированных систем применяется питание 24 В постоянного тока и взрывозащищенные компоненты по проекту.

Что такое ВБИ-исполнение?

ВБИ - безискровое исполнение. В конструкции применяются решения, снижающие риск искрообразования: бронзовые колеса, латунная обшивка шибера и медные шайбы в соединениях штока.
