Глухие взрывозащитные окна предназначены для объектов, где требуется светопрозрачная взрывозащита без открывающихся створок. В разделе приведены параметры взрывостойких окон, классы по ГОСТ Р 57471-2017 и сведения об испытаниях, подтверждающих защиту от ударной волны.

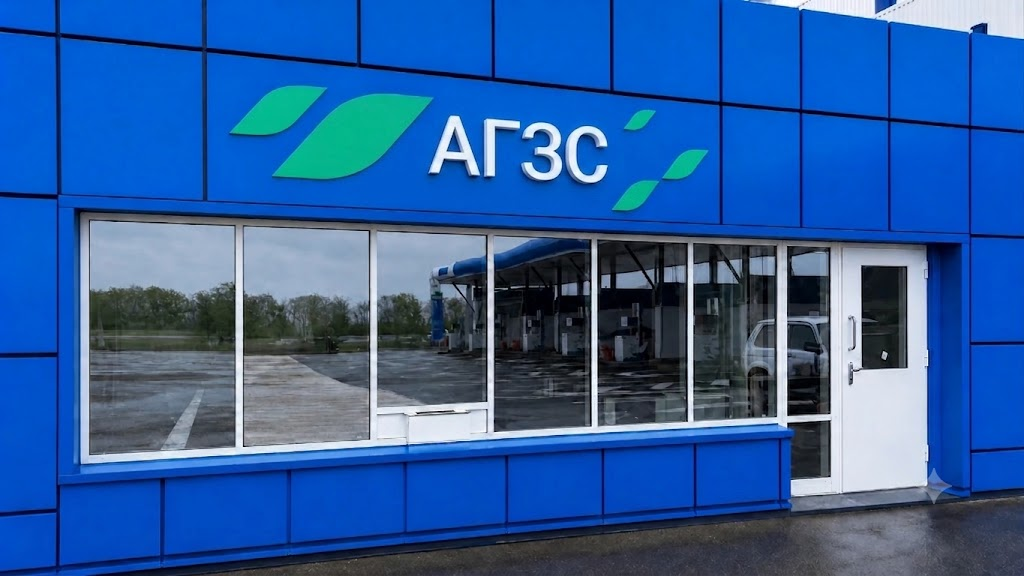

Глухие взрывозащитные окна и входная группа АГНКС

Преграды серии «промышленный взрыв» предназначены в основном для объектов нефтегазового,нефтехимического, химического комплекса, предприятий, производящих пиротехнику и боеприпасы,крупных железнодорожных узлов. При оценке поставщиков требуйте видео подтверждения испытаний!Чтобы окно соответствовало классу ВЗ 50 ГОСТ а Р 57471 оно должно быть испытано подрывом не менее 500 кг ТНТ на расстоянии не более 30 метров. А при классе ВЗ 28 – не менее 500 кг ТНТ на расстоянии не более 46 метров. При этом окно после взрыва не должна быть пробито. Испытанный образец должен быть больше размером чем поставляемая продукция, или размером больше чем 2600х2600.

Будьте внимательны Рынок полон фальсификата!

Блоки оконные пожаровзрывозащитные универсальные БОПВЗУТехнические условия 7399-038-26448436-2017

БОПВЗУ ВЗ 28(А)
соответствие категории и классу взрывозащитыВЗ 28(А) ГОСТ Р 57471-2017 изм 1Сохраняет защитные свойства приПараметры ВУВ при сертификационных∆ Р* - 32,1 кПА максимальной избыточноедавление проходящей ВВ (отраженной большеI+* - 360 Па*с импульс положительной фазыT +*- 29 мс длительность положительной фазыЗаряд с ТНТ эквивалентом – 500 (Пятьсот) кграсстояние от центра заряда при подрыведо центра преграды - 46 метров«заброневое» МИД – 1кПа.

БОПВЗУ ВЗ 50(А)
соответствие категории и классу взрывозащитыВЗ 50(А) ГОСТ Р 57471-2017 изм 1Сохраняет защитные свойства приПараметры ВУВ при сертификационныхиспытаниях:∆ Р* - 63,2 кПА максимальной избыточноедавление проходящей ВВ (отраженной больше120 кПа)I+* - 570 Па*с импульс положительной фазыT +*- 25 мс длительность положительной фазыЗаряд с ТНТ эквивалентом – 500 (Пятьсот) кграсстояние от центра заряда при подрыведо центра преграды - 30 метров«заброневое» МИД – 1кПа.

Единственные известные преграды, испытанные ТНТ эквивалентом сходным с настоящимаварийным взрывом, и сертифицированная по ГОСТ Р 57471-2017 изм.1Изделие во время взрыва не деформируется, стекла на трескаются, что позволяет выдержать пожар послевзрыва.Огнестойкость (ГОСТ 53308-2009) E60, EIW60, E90/IW60в зависимости от состава стеклопакета и наполнения профиля.

Варианты исполнения и примеры монтажа

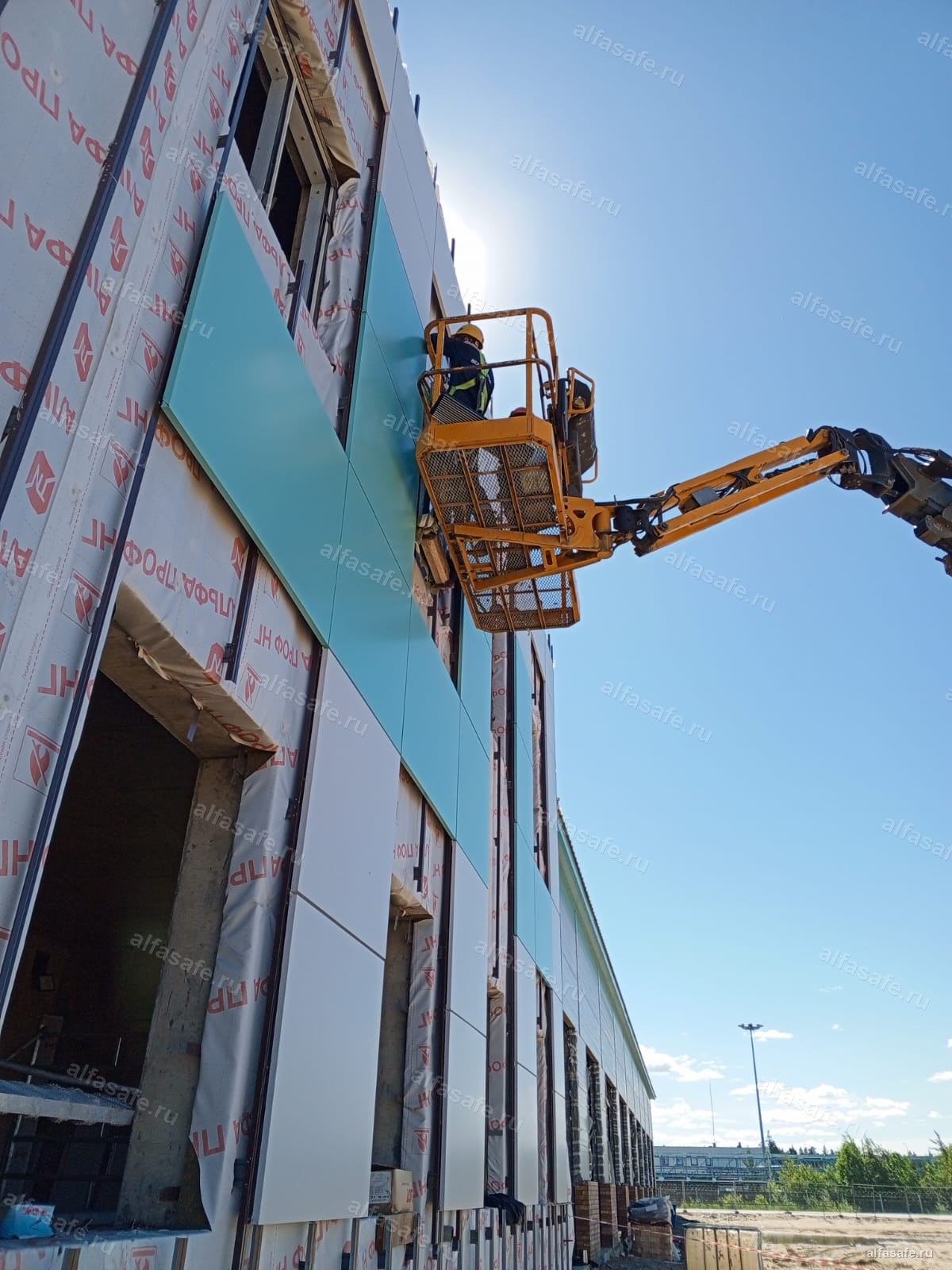

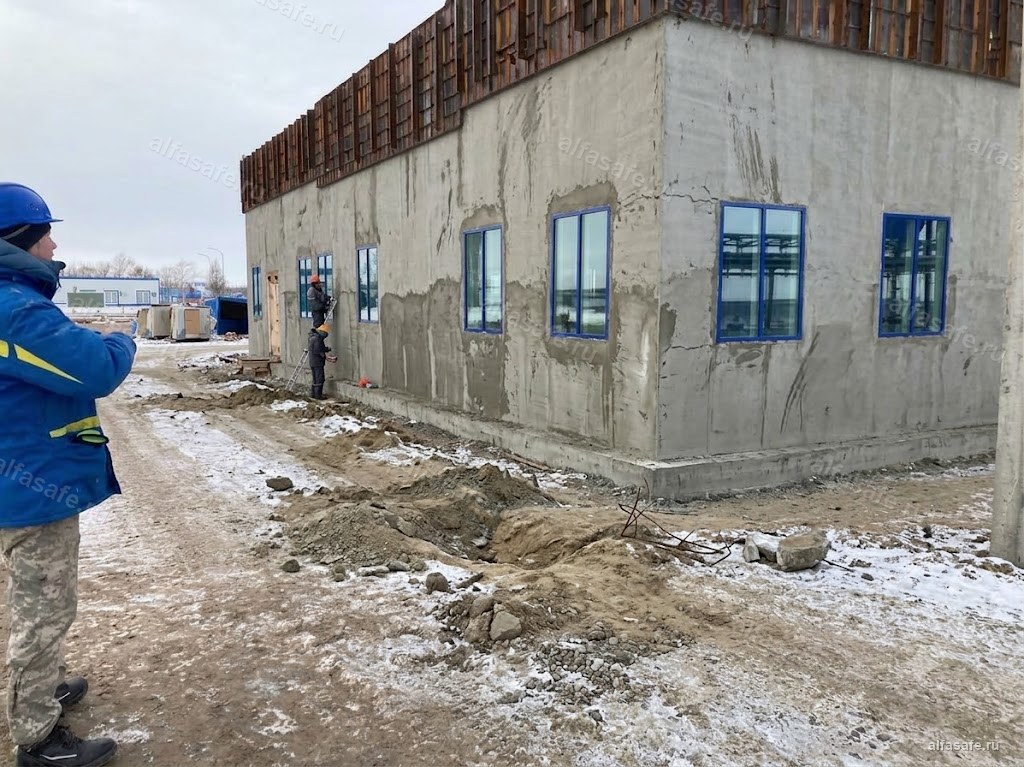

Глухие взрывозащитные окна изготавливаются для промышленных и специальных объектов. Ниже собраны фотографии оконных блоков в процессе монтажа и после установки.

Пулестойкое исполнение до класса БР-1.
Взломостойкое стекло класса Р6В.
Рама с терморазрывом против промерзания и конденсата.
Декоративный алюминиевый профиль и простая замена стеклопакета.

Окна класса ВЗ 5(А) — в разделе взрывоустойчивых преград

Фотографии с объектов

Глухие взрывозащитные окна в синем профиле

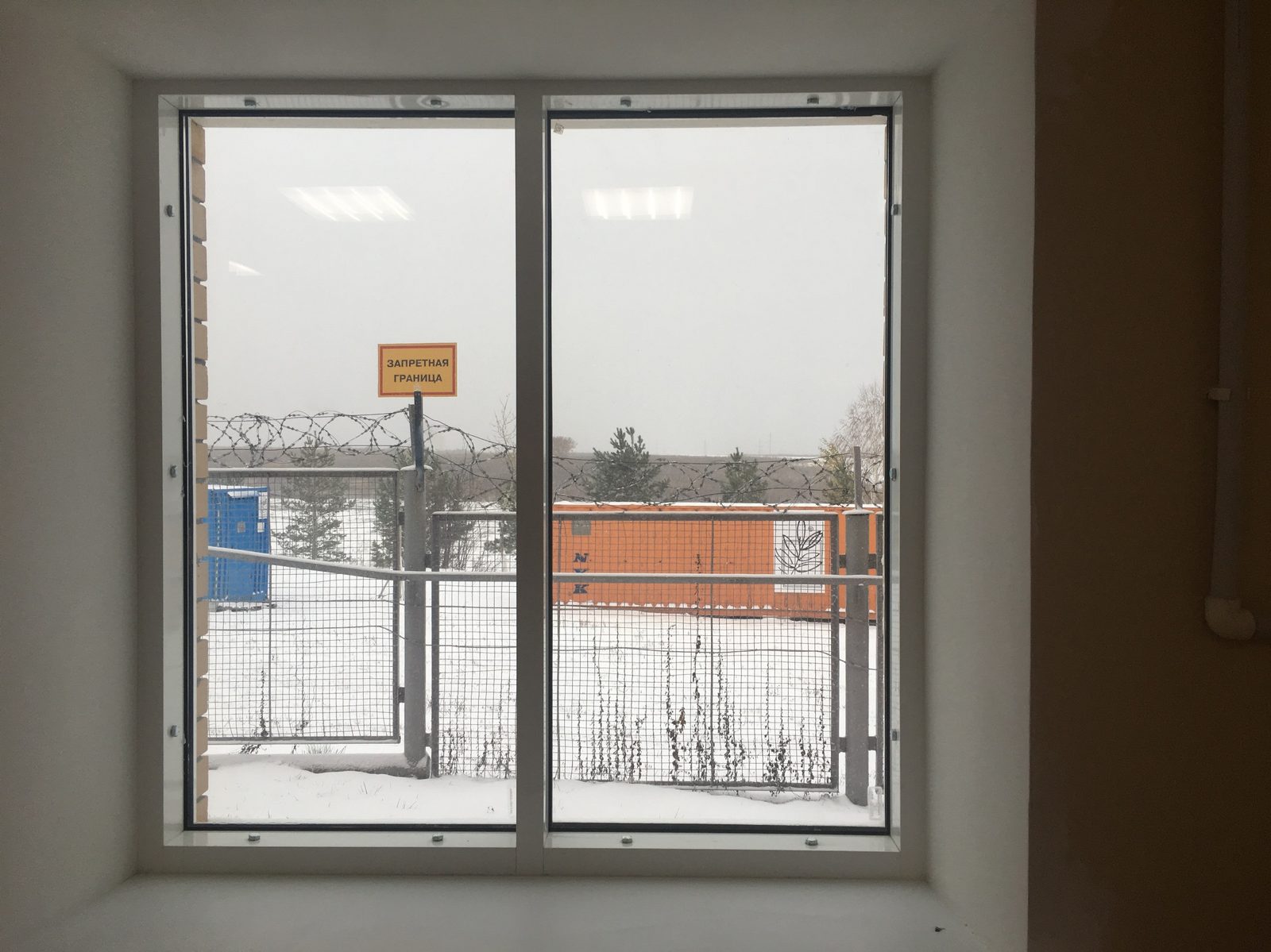

Внутренний вид глухого взрывозащитного окна

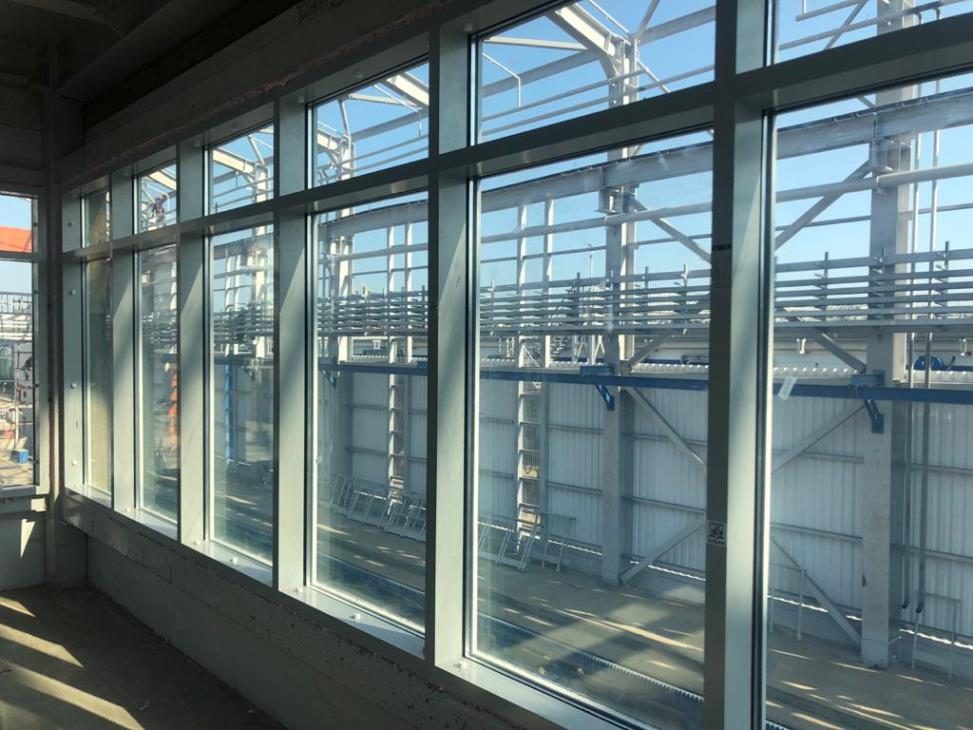

Взрывозащитное остекление производственного здания

Комплекс окон на производственном корпусе

Глухое взрывозащитное окно в синем профиле

Взрывозащитное остекление АГНКС в процессе монтажа

Два взрывозащитных окна на торцевом фасаде

Установка взрывозащитных окон изнутри помещения

Комплекс глухих окон на промышленном объекте

Видео ниже показывают испытания взрывозащитных окон и сертификационные испытания по ГОСТ Р 57471-2017 с изменением 1. Для проектировщиков это подтверждение фактической стойкости оконного блока под взрывной нагрузкой.

Испытания. Подрыв 1 тонны тротила	Видео сертификационных испытаний ГОСТ Р 57471-2017изм.1

Категория

Когда нужны глухие взрывозащитные окна?

Глухие взрывозащитные окна выбирают для помещений, где важны светопрозрачность, герметичность и стойкость к ударной волне без необходимости открывания створок.
